รายละเอียดสินค้า:
|
วัสดุ: | WP11 | มาตรฐาน: | ASTM B16.9 |
---|---|---|---|
พิมพ์: | หมวก | เทคนิค: | ไม่มีรอยต่อ |
สี: | ดำ/เทา | ขนาด: | ขนาดที่กำหนดเอง |
หัวหน้ารหัส: | กลม | แอปพลิเคชัน: | หัวถังแรงดัน |
การบรรจุ: | กล่องไม้ | ||
แสงสูง: | อุปกรณ์ท่อเหล็กโลหะผสมหัวจาน,อุปกรณ์ท่อเหล็กอัลลอย ASTM Cap,อุปกรณ์ท่อเหล็กพ่นทราย |

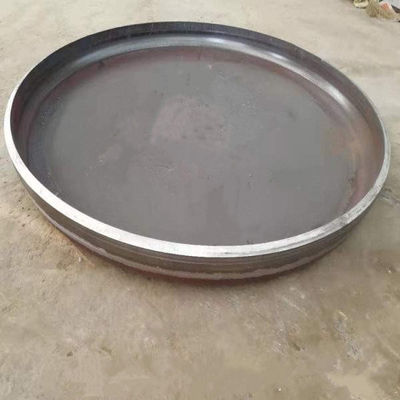

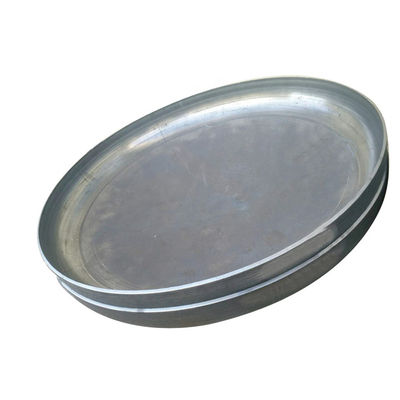

ASTM B16.9 หัวจานก้นแบน WP11หัวถังแรงดัน
รายละเอียดโดยย่อ
อะไรคือความหมายโดยหัวถังแรงดัน :
เป็นส่วนสำคัญของภาชนะรับความดันซึ่งปิดส่วนปลายของส่วนทรงกระบอกหรือเปลือกของภาชนะรับความดันเรียกว่า
หัวถังแรงดัน.มีชื่อสามัญหลายชื่อที่ใช้สำหรับหัวภาชนะรับความดันซึ่งเป็นปลายจาน
Formed Heads, End Closure, End Caps, Vessel Ends, Vessel Caps เป็นต้น แต่ชื่อสามัญส่วนใหญ่คือ Dish ends
วัสดุ
|
เหล็กกล้าไร้สนิม เหล็กกล้าคาร์บอน อะลูมิเนียม เหล็กกล้าคอร์เทน
|
การรักษาพื้นผิว
|
สีธรรมชาติ พ่นทราย ขัดกระจก ดองกรด ฯลฯ
|
เส้นผ่านศูนย์กลาง
|
89-10000mm
|
ใบรับรอง
|
ISO9001, ISO14001, OHSAS1800
|
มาตรฐาน
|
AISI, ASTM, DIN, EN, GB, JIS
|
ทดสอบ
|
Ut, Rt, Mt, PT, Et
|
อัตราส่วนการลด
|
ประมาณ 10%
|
ความหนาของผนัง
|
2-300mm
|
การเชื่อมต่อ
|
งานเชื่อม
|
แอปพลิเคชัน
|
เช่น หลุมไฟ, น้ำมัน, อุตสาหกรรมเคมี, การอนุรักษ์น้ำ, พลังงานไฟฟ้า, หม้อน้ำ, เครื่องจักร, โลหะ, การก่อสร้างสุขาภิบาล ฯลฯ
|
เทคนิค
|
กดร้อนกดเย็น
|
วิธีการขึ้นรูป
|
กดเย็นและร้อนปั่นเย็นและร้อนเจาะ
|
หัวแบน :
เป็นรูปแบบที่ง่ายที่สุดของส่วนหัวของภาชนะรับความดัน แต่มีประโยชน์น้อยกว่าในส่วนหัวของภาชนะรับความดัน
จึงไม่นิยมใช้กันมากกว่าตัวอื่นๆ เพราะมีแรงกดรับน้อยกว่าตัวอื่น
ประเภทของหัวเนื่องจากส่วนรัศมีด้านล่างมีให้สำหรับการกระจายแรงดันดังนั้นการเปิดรับแสงสูงสุดจึงมา
ในส่วนแบนจึงไม่ประหยัด
หัวแบน
คำที่ใช้กันทั่วไปใน Flat Head คือ Flat Head Inside Diameter (ID), Knuckle Radius (R), Dish End Total Height (H) และ Straight Face (SF)การแสดงภาพวาดทั่วไปของหัวแบนจะแสดงในรูปวาดด้านบน
Torispherical Heads หรือ Flange and Dished Heads :
นอกจากนี้ยังเป็นหัวที่ใช้กันอย่างแพร่หลายมากที่สุดนอกจากนี้ยังมีส่วนรัศมีมากขึ้นสำหรับการกระจายแรงดัน ดังนั้นจึงทนต่อแรงดันสูงสุดแต่ต่ำกว่าหัวทรงรีเพื่อให้ประหยัดกว่าหัวทรงรีแต่ก็ยังใช้กันอย่างแพร่หลายเนื่องจากใช้เวลาในการขึ้นรูปน้อยกว่าหัวทรงรี
สำหรับสภาพการออกแบบเดียวกัน ความหนาของหัว Torispherical เกือบ 1.77 เท่าของความหนาของเปลือกสำหรับแรงดันและอุณหภูมิการออกแบบที่เท่ากัน
หัว Torispherical
คำที่ใช้กันทั่วไปในหัว Torispherical คือเส้นผ่านศูนย์กลางภายใน (ID), รัศมีมงกุฎ (CR), รัศมีนิ้ว (KR),
ความสูงรวมปลายจาน (H) และหน้าตรง (SF)การเป็นตัวแทนการวาดภาพทั่วไปของ Torispherical Head แสดงในรูปวาดด้านบน
มันใช้เวลาน้อยกว่าในการสร้างหัวทรงรีนั้นดังนั้นจึงเป็นที่ต้องการมากกว่าเนื่องจากความเรียบง่ายของส่วนหัวนี้
หัวนี้เรียกอีกอย่างว่าหน้าแปลนและหัวจาน
เราสามารถผลิตหัวแบนประเภทต่างๆ เพื่อตอบสนองความต้องการที่แตกต่างกันของลูกค้า
คุณยังสามารถให้รูปวาดของคุณแก่เรา เราสามารถผลิตได้ตามความต้องการของคุณ
