รายละเอียดสินค้า:
|
| พิมพ์: | 1D,1.5D,3D | ขนาด: | Sch5s~Sch160 |
|---|---|---|---|
| พื้นผิวเสร็จแล้ว: | พ่นทราย | ทดสอบ: | เอกซเรย์,พี/ที |
| วัสดุ: | Inconel600 | ||
| เน้น: | ASME B16.9 Alloy Steel Pipe Fittings,DN50 Titanium Alloy Steel Pipe Fittings,Sch10 Alloy Steel Pipe Fittings |
||

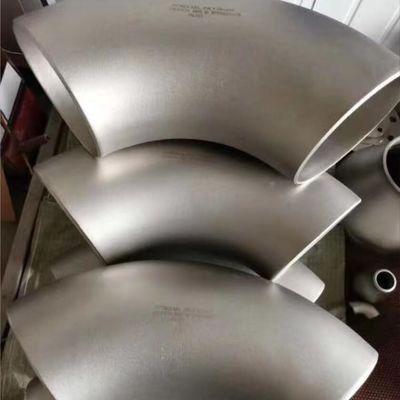

ASME B16.9 ไทเทเนียมเกรด 2 Ti Elbow 90 องศา R-1.5d 60.3*2.77mm DN50 Sch10
na piping system ข้อศอกเป็นชิ้นส่วนของท่อที่เปลี่ยนทิศทางของท่อตามมุม มี 45° และ 90°180° ที่ใช้กันมากที่สุด 3 แบบ นอกจากนี้ ตามความต้องการทางวิศวกรรม ยังรวมถึง 60° และอื่นๆ ข้องอมุมผิดปกติ วัสดุข้อศอก ได้แก่ เหล็กหล่อ สแตนเลส โลหะผสม เหล็กหล่อเผา เหล็กกล้าคาร์บอน โลหะที่ไม่ใช่เหล็ก และพลาสติก เป็นต้น วิธีการต่อท่อรวมถึง: การเชื่อมโดยตรง (วิธีทั่วไป) การเชื่อมต่อหน้าแปลน การหลอมร้อน การเชื่อมต่อ, การเชื่อมต่อไฟฟ้าละลาย, การเชื่อมต่อเกลียวและการเชื่อมต่อประเภทซ็อกเก็ต ตามกระบวนการผลิตสามารถแบ่งออกเป็น: ข้อศอกเชื่อม, ข้อศอกปั๊ม, ข้อศอกดัน, ข้อศอกหล่อและอื่น ๆ ชื่ออื่น: โค้ง 90 องศา, โค้งมุมขวา, ความรัก โค้งงอและอื่น ๆ
รายละเอียดสินค้า
| องศาดัด | 30,45,60,90,120.180 องศา |
| พิมพ์ | R=1D,1.5D,3D |
| เท่ากันและลดลง | |
| รัศมียาวและรัศมีสั้น | |
| ขนาด | DN15~1200,NPS1/2~48”,Sch5s~Sch160 |
| วัสดุ |
GR1,GR2,GR7,N200/201,N6, Inconel600, Monel400, Hastelloy-C276 |
| มาตรฐาน |
ASTM B363, ASME B16.9, ANSI B16.5 HG/T3651 |
| เทคนิค | รอยไม่มีรอยต่อ |
| พื้นผิวสำเร็จรูป | พ่นทราย ขัด ดอง |
| ทดสอบ | เอกซเรย์,พี/ที |
| DN | กรมอุทยานฯ | OD (มม.) | Sch10s | Sch40s |
| 15 | 1/2 | 21.3 | 2.11 | 2.77 |
| 20 | 3/4 | 26.7 | 2.11 | 2.87 |
| 25 | 1 | 33.4 | 2.77 | 3.38 |
| 32 | 11/4 | 42.2 | 2.77 | 3.56 |
| 40 | 11/2 | 48.3 | 2.77 | 3.68 |
| 50 | 2 | 60.3 | 2.77 | 3.91 |
| 65 | 21/2 | 73.0 | 3.05 | 5.16 |
| 80 | 3 | 88.9 | 3.05 | 5.49 |
| 100 | 4 | 114.3 | 3.05 | 6.02 |
| 150 | 6 | 168.3 | 3.40 | 7.11 |
| 200 | 8 | 219.1 | 3.76 | 8.18 |
| 250 | 10 | 273.0 | 4.19 | 9.27 |
| 300 | 12 | 323.8 | 4.57 | 9.53 |
| 350 | 14 | 355.6 | 4.78 | — |
| 400 | 16 | 406.4 | 4.78 | — |
| 450 | 18 | 457 | 4.78 | — |
| 500 | 20 | 508 | 5.54 | — |
| 600 | 24 | 610 | 6.35 | — |
