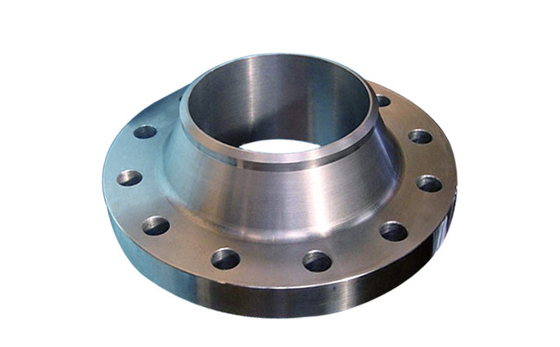

หน้าแปลนเชื่อมแบนแรงดันสูงและต่ำมาตรฐานแห่งชาติพร้อมหน้าแปลนเชื่อมชนขนาดเส้นผ่านศูนย์กลาง

หน้าแปลนเชื่อมแบนแรงดันสูงและต่ำมาตรฐานแห่งชาติพร้อมหน้าแปลนเชื่อมชนขนาดเส้นผ่านศูนย์กลาง

1. ข้อต่อหน้าแปลน หรือ ข้อต่อหน้าแปลน หมายถึง ข้อต่อแบบถอดได้ซึ่งต่อด้วยหน้าแปลน ปะเก็น และโบลท์ เป็นกลุ่มของโครงสร้างการซีลที่ประกอบเข้าด้วยกันหน้าแปลนท่อหมายถึงหน้าแปลนที่มีท่อในอุปกรณ์ท่อ และหมายถึงหน้าแปลนนำเข้าและส่งออกของอุปกรณ์เมื่อใช้ในอุปกรณ์
2. มาตรฐานหน้าแปลนท่อสากลหลายระบบ
1) ระบบหน้าแปลนยุโรป: DIN เยอรมัน (รวมถึงรัสเซีย)
A, แรงดันเล็กน้อย: 0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.4, 10.0, 16.0, 25.0, 32.0, 40.0 Mpa
B. เส้นผ่านศูนย์กลางการคำนวณทั่วไป: 15 ~ 2000mm
C, ประเภทโครงสร้างหน้าแปลน: แผ่นเชื่อมแบบแบน, ประเภทแขนเชื่อมแบบหลวม ๆ , ขอบม้วนแบบหลวมแขน, ประเภทแขนหลวมขอบม้วน, ประเภทแขนเชื่อมหลวมแขน, ประเภทการเชื่อม, ประเภทการเชื่อมต่อเกลียวคอ, อินทิกรัลและฝาครอบหน้าแปลน
D, พื้นผิวซีลหน้าแปลน: พื้นผิวเรียบ, พื้นผิวเว้า, พื้นผิวเว้า, พื้นผิวร่องเดือย, พื้นผิวเชื่อมต่อวงแหวนยาง, พื้นผิวเลนส์และพื้นผิวเชื่อมไดอะแฟรม
E. มาตรฐานการบันทึกร่วมสำหรับหน้าแปลนท่อ OCT ที่ออกโดยสหภาพโซเวียตในปี 1980 มีความคล้ายคลึงกับมาตรฐาน DIN ของเยอรมัน และจะไม่มีการอธิบายโดยละเอียด
2) ระบบหน้าแปลนแบบอเมริกัน: American ANSI B16.5 "หน้าแปลนท่อเหล็กและอุปกรณ์ข้อต่อท่อแบบมีปีก" ANSI B16.47A/B "หน้าแปลนเหล็กขนาดเส้นผ่านศูนย์กลางใหญ่"
A, ความดันเล็กน้อย: 150psi (2.0Mpa), 300psi (5.0Mpa), 400psi (6.8Mpa), 600psi (10.0Mpa), 900psi (15.0Mpa), 1500psi (25.0Mpa), 2500psi (42.0Mpa),
B. เส้นผ่านศูนย์กลางการคำนวณทั่วไป: 6 ~ 4000mm
C, ประเภทโครงสร้างหน้าแปลน: การเชื่อมแบบแถบ, การเชื่อมแบบซ็อกเก็ต, การต่อเกลียว, แขนหลวม, การเชื่อมแบบก้นและฝาครอบหน้าแปลน
D, พื้นผิวการปิดผนึกหน้าแปลน: พื้นผิวเว้า, พื้นผิวเว้า, พื้นผิวร่องเดือย, พื้นผิวการเชื่อมต่อวงแหวนโลหะ
3) ***หน้าแปลนท่อ JIS: โดยทั่วไปจะใช้สำหรับงานสาธารณะในการติดตั้งปิโตรเคมีเท่านั้น โดยมีอิทธิพลในระดับสากลเพียงเล็กน้อย และไม่มีระบบอิสระในโลก
3 หน้าแปลนท่อเหล็กของจีนมาตรฐานแห่งชาติ GB
1) แรงดันที่กำหนด: 0.25mpa ~ 42.0mpa
A, Series 1: PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42 (ชุดหลัก)
B, ชุดที่ 2: PN0.25, PN0.6, PN2.5, PN4.0
ครีบของ PN0.25, PN0.6, PN1.0, PN1.6, PN2.5 และ PN4.0 เป็นระบบครีบของยุโรปที่แสดงโดยครีบของเยอรมันในขณะที่ส่วนที่เหลือเป็นระบบครีบแบบอเมริกันที่แสดงโดยครีบแบบอเมริกัน .
ในมาตรฐาน GB ระดับแรงดันสูงสุดที่กำหนดของระบบหน้าแปลนยุโรปคือ 40Mpa ระดับแรงดันสูงสุดที่ระบุของระบบหน้าแปลนอเมริกันคือ 42Mpa
2) เส้นผ่านศูนย์กลางที่กำหนด: 10mm ~ 1500mm
3) โครงสร้างหน้าแปลน:
หน้าแปลนอินทิกรัล
หน่วยของหน้าแปลน
A. หน้าแปลนเกลียว
หน้าแปลนเชื่อม หน้าแปลนเชื่อมก้น
หน้าแปลนเชื่อมแบบแบนพร้อมหน้าแปลนคอซ็อกเก็ต หน้าแปลนเชื่อมจาน
C. หลวมหน้าแปลนก้นเชื่อมแหวนหลวมแขนคอหน้าแปลนก้นเชื่อมแหวนหลวมแขนจานหน้าแปลนแหวนเชื่อมแบนหลวมแขนจานแปลนพลิกหลวมแขนแปลน
ง. ฝาครอบหน้าแปลน (หน้าแปลนรูบอด)
E. หน้าแปลนหมุน
F. หน้าแปลนแองเคอเรจ
G. หน้าแปลนพื้นผิว / หุ้ม
