รายละเอียดสินค้า:
|
| แอปพลิเคชัน: | ท่อปุ๋ยเคมี | โลหะผสมหรือไม่: | ล้อแม็ก |
|---|---|---|---|
| เทคนิค: | วาดเย็น | ความหนา: | 0.5 - 16 มม. |
| การรักษาพื้นผิว: | เคลือบทองแดง | รูปร่างมาตรา: | กลม |
| เส้นผ่านศูนย์กลางภายนอก (รอบ): | 4 - 912 มม. | มาตรฐาน: | DIN,GB |
| เน้น: | หน้าแปลนโลหะผสมนิกเกิล 3",หน้าแปลนโลหะผสมนิกเกิล B564,หน้าแปลนโลหะผสมนิกเกิล SW |
||

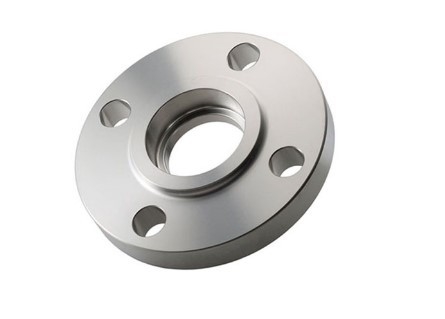

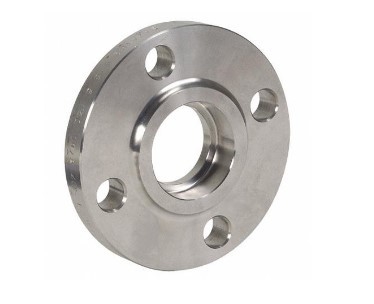

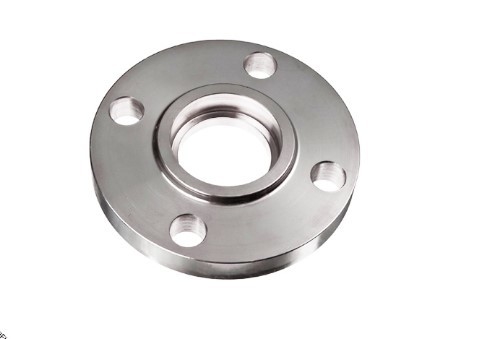

ซ็อกเก็ตเชื่อมครีบ(SW Flanges) มีลักษณะคล้ายกับใบปะหน้าแบบสวมในโครงร่าง แต่รูเจาะเป็นแบบเจาะเคาน์เตอร์เพื่อรับท่อเส้นผ่านศูนย์กลางของรูที่เหลือเท่ากับเส้นผ่านศูนย์กลางภายในของท่อข้อดีของสิ่งนี้คือสร้างรูที่เรียบด้วยการเชื่อมและการเจียรที่เหมาะสมข้อเสียของหน้าแปลนประเภทนี้คืออาจมีราคาแพงกว่าแบบสวมเนื่องจากการตัดเฉือนที่สลับซับซ้อนกว่า และหาซื้อได้ง่ายกว่าแบบสวมเนื่องจากต้องครึ่งล่างของเส้นผ่านศูนย์กลางภายใน ทำขึ้นตามกำหนดการเดียวกันกับท่อที่กำลังใช้งานอยู่(คุณต้องระบุตารางเวลาที่ต้องการ) หน้าแปลนเชื่อมซ็อกเก็ตเหล่านี้ได้รับการพัฒนาในขั้นต้นเพื่อใช้กับท่อขนาดเล็กที่มีพิกัดแรงดันที่สูงขึ้น.
โดยทั่วไปแล้วหน้าแปลนเชื่อมแบบซ็อกเก็ตจะมีหน้ายก หน้าแบน หรือหันหน้าไปทาง RTJเมื่อต้องยกหน้าขึ้นสำหรับหน้าแปลนท่อเชื่อมซ็อกเก็ต ความสูงมาตรฐานคือ 1/16 นิ้วสำหรับหน้าแปลนท่อเชื่อมซ็อกเก็ตน้อยกว่า 400#สำหรับหน้าแปลนท่อเชื่อมซ็อกเก็ตตั้งแต่ 400 # ขึ้นไป หน้าแปลนท่อเชื่อมซ็อกเก็ตมาตรฐานที่ยกหน้าสูงคือ 1/4 นิ้ว
ตัวอย่าง:
มาตรฐานหน้าแปลนท่อของอังกฤษและฝรั่งเศส สองประเทศแต่ละประเทศมีมาตรฐานหน้าแปลนท่อสองมาตรฐาน โดยสรุป มาตรฐานหน้าแปลนท่อสากลสามารถสรุปได้เป็นสองระบบที่แตกต่างกันและเปลี่ยนไม่ได้ของระบบหน้าแปลนท่อ: ระบบหน้าแปลนท่อของยุโรปที่แสดงโดยเยอรมนีอีกประการหนึ่งคือระบบหน้าแปลนท่อของอเมริกาที่แสดงโดยประเทศสหรัฐอเมริกาIos7005-1 เป็นมาตรฐานที่ประกาศใช้โดยองค์การระหว่างประเทศเพื่อการมาตรฐานในปี 1992 ที่จริงแล้วมาตรฐานคือหน้าแปลนท่อของสหรัฐอเมริกาและเยอรมนีสองชุดที่ผสานเข้ากับมาตรฐานหน้าแปลนท่อขนาดการเชื่อมต่อหน้าแปลนท่อของทั้งสองระบบแตกต่างกันและไม่สามารถจับคู่กันได้หน้าแปลนท่อของทั้งสองระบบมีความเหมาะสมที่สุดที่จะแยกแยะด้วยระดับแรงดัน นั่นคือ ระบบยุโรปคือ 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.3, 10.0, 16.0, 25.0, 32.0, 40.0MPaระบบอเมริกันคือ 1.0, 2.0, 5.0, 11.0, 15.0, 26.0, 42.0MPa
1. สถานะปัจจุบันของมาตรฐานหน้าแปลนท่อในประเทศจีน
มาตรฐานทั่วไปสำหรับหน้าแปลนท่อที่ใช้ในอุตสาหกรรมเคมีและปิโตรเคมีของจีน 1. ท่ออังกฤษ (ชุดท่อทั่วไปสากล) GB 9112-9125, SH 3406
2, ท่อเมตริก (ชุดขนาดเส้นผ่านศูนย์กลางภายนอกท่อเหล็กในประเทศที่ใช้กันทั่วไป) HGJ44 ~ 76, JB/T74 ~ 90 DIN ขนาดการเชื่อมต่อและมาตรฐาน JB แตกต่างกัน

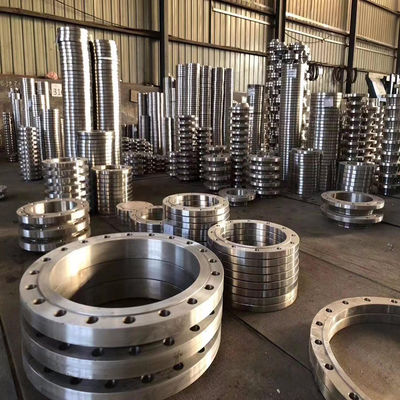

ผลิตภัณฑ์ของเรา
| ประเภทหน้าแปลน | |
| มาตรฐาน | ASME/ANSI B16.5 |
| ขนาด | 1/2''~60'' |
| อัตราความดัน | 150lb ถึง 2500lb |
| กระบวนการผลิต | Push, Press, Forge, Cast, ฯลฯ. |
| วัสดุ | หน้าแปลนเหล็กโลหะผสม Inconel |
| เหล็กกล้าคาร์บอน | ASTM A 105 |
|
หน้าแปลนเหล็กอัลลอยด์
|
มาตรฐาน ASTM A182 F5;F11;F22;F91;F51 มาตรฐาน ASTM A350 LF1;LF2;A350 LF3 ;LF4;LF6;LF8 |
|
หน้าแปลนสแตนเลส
|
ASTM A182 F304/304H/304L ASTM A182 F316/316H/316L ASTM A182 F321/321H ASTM A182 F347/347H |
|
ครีบโลหะผสมนิกเกิล
|
โมเนล 400 & 500, อินโคเนล 600 & 625, อินคอลลอย 800, 825, ฮาสเทลลอย C22,C276 |
|
หน้าแปลนโลหะผสมทองแดง
|
ASTM AB564 , NO6600 / โลหะผสม 600, NO6625 / โลหะผสม 625, โลหะผสม 690, โลหะผสม 718
|
| หน้าแปลนเหล็กโลหะผสม Inconel |
ASTM AB564, NO8800/ Alloy800, NO8810/ โลหะผสม 800H, NO8811/ล้อแม็ก 800HT
|
| หน้าแปลนเหล็ก Hastelloy | ASTM AB564 , NO6600 / โลหะผสม 600, NO6625 / โลหะผสม 625, โลหะผสม 690, โลหะผสม 718 |
| มาตรฐานการผลิต | มาตรฐาน ANSI :ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 ดิน :DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673 บี :BS4504 , BS4504, BS1560, BS10 |
| บรรจุุภัณฑ์ | กล่องไม้ พาเลท ถุงไนลอน หรือตามความต้องการของลูกค้า |
| ขั้นต่ำ | 1 ชิ้น |
| เวลาจัดส่ง | 10-100 วันขึ้นอยู่กับปริมาณ |
| เงื่อนไขการชำระเงิน | T/T หรือ Western Union หรือ LC |
| การจัดส่ง | FCA Tianjin/Shanghai, CFR, CIF เป็นต้น |
| แอปพลิเคชัน | ปิโตรเลียม / พลังงาน / เคมี / ก่อสร้าง / แก๊ส / โลหะวิทยา / การต่อเรือ ฯลฯ |
| หมายเหตุ | มีวัสดุและภาพวาดอื่น ๆ |
