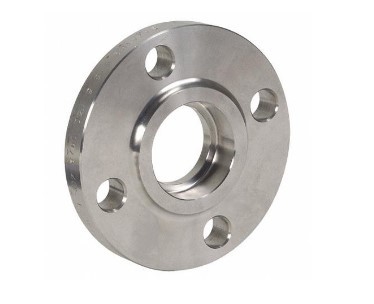

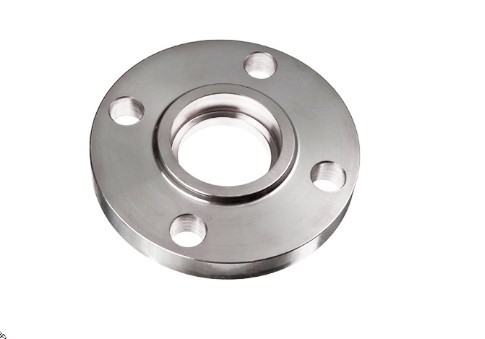

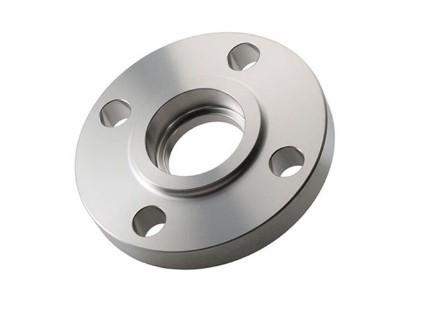

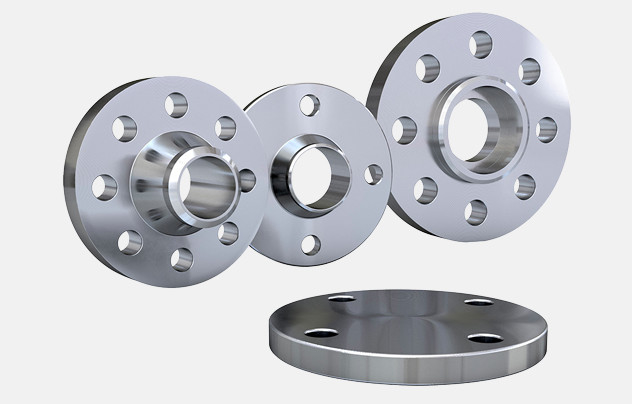

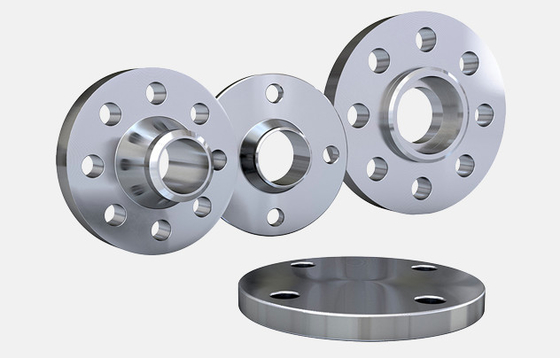

หน้าแปลนเชื่อมซ็อกเก็ตทำให้ง่ายขึ้นเป็นหน้าแปลน SW โดยมีพื้นที่ปิดภาคเรียน (เช่นไหล่) ในรูหน้าแปลน ไหล่นี้ทำหน้าที่เป็นแนวทางในการกำหนดความลึกของท่อที่สอดเข้ากับหน้าแปลนหน้าแปลนเชื่อมซ็อกเก็ตได้รับการออกแบบสำหรับระบบท่อขนาดเล็กที่มีเส้นผ่านศูนย์กลางขนาดเล็กแรงดันสูง
วัสดุที่มีจำหน่าย:
มาตรฐาน:
เหล็กกล้าคาร์บอน ASTM A105, ASTM A350 LF1/2, ASTM A181
โลหะผสมเหล็ก ASTM A182 F5, F9, F11, F22, F91
เหล็กกล้าไร้สนิม ASTM A182 F304/L, F316/L
เส้นผ่านศูนย์กลางภายนอก:1/2 นิ้วถึง 24 นิ้วสูงถึง 2500#
ทำพิเศษ:24'' ถึง 60'' สูงถึง 900#
ความหนาของผนัง:ตาราง 40 ถึง 160
คะแนนความดัน:ชั้น 150 ถึง ชั้น 2500
ประเภทใบหน้า:RF, RTJ
วิธีใช้
สอดปลายท่อเข้าไปในหน้าแปลนเชื่อมซ็อกเก็ต จนกระทั่งก้นท่อสัมผัสกับบริเวณไหล่ ดึงกลับระยะทาง 1.6 มม. (1/16 นิ้ว) ของท่อที่เสียบเข้าไป จากนั้นทำการเชื่อมแบบเนื้อประเด็นคือเพื่อสร้างช่องว่างการขยายตัว (เชื่อม 1 ด้าน) ระหว่างหน้าแปลนกับท่อหรือข้อต่อ
หน้าแปลนเชื่อมซ็อกเก็ตถูกสร้างขึ้นอย่างไร
ขั้นแรกให้ใช้หน้าแปลนเชื่อมซ็อกเก็ตสำหรับฮีตเตอร์สเตนเลสสตีล เนื่องจากการหลีกเลี่ยงข้อบกพร่องในการแตกร้าวที่เกิดจากความเครียดจากความร้อนในกระบวนการทำความร้อน และหลังจากการพัฒนาหลายปีก็กลายเป็นการใช้งานมาตรฐานสำหรับวัสดุทุกประเภท
ข้อดี
- หน้าแปลนเชื่อมซ็อกเก็ตสามารถแทนที่หน้าแปลนเกลียวเพื่อลดความเสี่ยงของการรั่วซึม
- ไม่จำเป็นต้องบากก่อนเชื่อม
- งานเชื่อมนอกท่อไม่เจาะท่อ
