รายละเอียดสินค้า:
|
| วัสดุ: | โลหะผสมนิกเกิล | รูปร่าง: | วงกลม |
|---|---|---|---|
| การเชื่อมต่อ: | งานเชื่อม | พิมพ์: | หน้าแปลน |
| มาตรฐาน: | DIN, ANSI, BS, ASTM | ขนาด: | ขนาดที่กำหนดเอง |
| เน้น: | หน้าแปลนโลหะผสมนิกเกิล 3",หน้าแปลนโลหะผสมนิกเกิล B564,ฟิตติ้งท่อเหล็กโลหะผสมวงกลม |
||

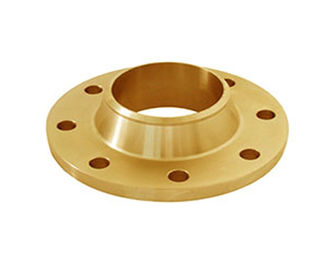

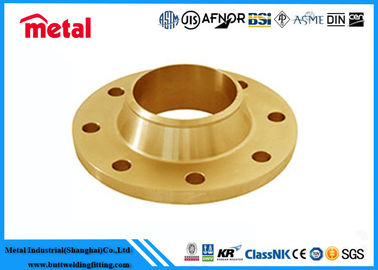

3SW โลหะผสมนิกเกิลโลหะที่ร้อนแรงที่สุดหน้าแปลน B564 NO 6625 3" 600 #
หน้าแปลนเรียกอีกอย่างว่าจานแปลนหรือจานแปลน หน้าแปลนคือส่วนที่เชื่อมต่อท่อกับท่อและติดกับปลายท่อ การเชื่อมต่อหน้าแปลนหรือข้อต่อหน้าแปลนหมายถึงการเชื่อมต่อที่ถอดออกได้ซึ่งเชื่อมต่อด้วยหน้าแปลน ปะเก็น และโบลต์ เป็นกลุ่มของโครงสร้างการปิดผนึกที่ประกอบขึ้นหน้าแปลนท่อหมายถึงหน้าแปลนที่มีท่อในอุปกรณ์ท่อและหมายถึงหน้าแปลนนำเข้าและส่งออกของอุปกรณ์เมื่อใช้ในอุปกรณ์มีรูในหน้าแปลนและสลักเกลียวยึดหน้าแปลนทั้งสองไว้ด้วยกัน ซีลปะเก็นระหว่างครีบ หน้าแปลน การเชื่อมต่อแบบเกลียว (การเชื่อมต่อแบบเกลียว) ครีบและครีบเชื่อมและครีบหนีบวัสดุหน้าแปลน
ตามการผลิตวัสดุสามารถแบ่งออกเป็น: WCB (เหล็กคาร์บอน), LCB (เหล็กคาร์บอนอุณหภูมิต่ำ), LC3 (เหล็กนิกเกิล 3.5%), WC5 (เหล็กโมลิบดีนัมโครเมียม 1.25% 0.5%), WC9 โครเมียม (2.25%) , C5 (% 5% โครเมียมโมลิบดีนัม), C12 (9% 1% โครเมียมโมลิบดีนัม), CA6NM (4 (เหล็กโครเมียม 12%), CA15 (4), โครเมียม (12%), CF8M (316 สแตนเลส), CF8C( สแตนเลส 347), CF8 (สแตนเลส 304), CF3 (สแตนเลส 304L), CF3M (สแตนเลส 316L), CN7M (โลหะผสมเหล็ก), M35-1 (Monel), N7M (โลหะผสมนิกเกิล Hastert B), CW6M (Hastert โลหะผสมนิกเกิล C), CY40 (เนื่องจากส่วนโลหะผสมนิกเกิล)

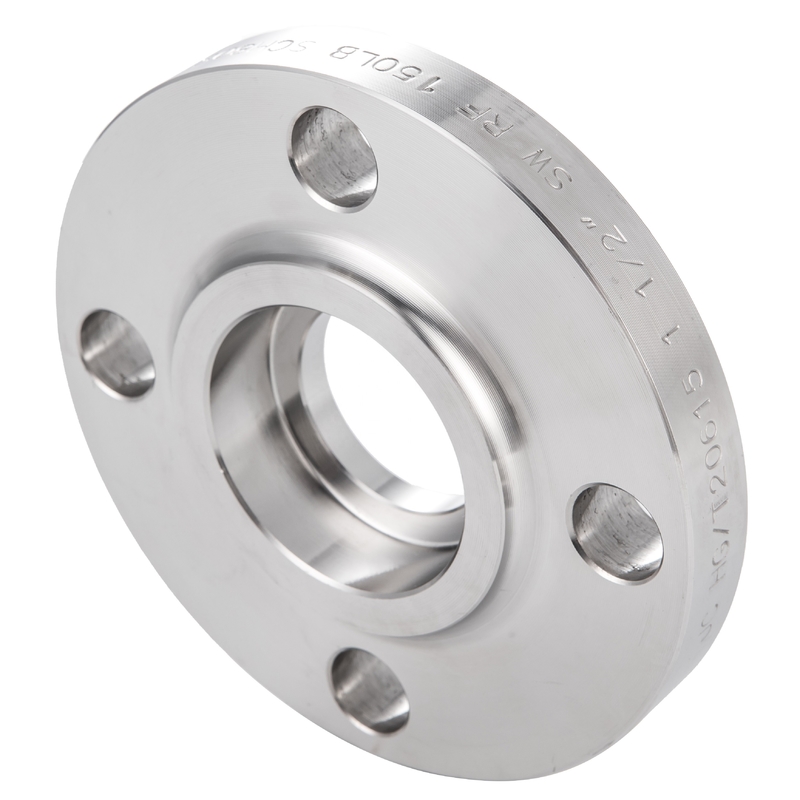

หน้าแปลนเชื่อมซ็อกเก็ตทำให้ง่ายขึ้นเป็นหน้าแปลน SW โดยมีพื้นที่ปิดภาคเรียน (เช่นไหล่) ในรูหน้าแปลน ไหล่นี้ทำหน้าที่เป็นแนวทางในการกำหนดความลึกของท่อที่สอดเข้ากับหน้าแปลนหน้าแปลนเชื่อมซ็อกเก็ตได้รับการออกแบบสำหรับระบบท่อขนาดเล็กที่มีเส้นผ่านศูนย์กลางขนาดเล็กแรงดันสูง
วิธีใช้
สอดปลายท่อเข้าไปในหน้าแปลนเชื่อมซ็อกเก็ต จนกระทั่งก้นท่อสัมผัสกับบริเวณไหล่ ดึงกลับระยะทาง 1.6 มม. (1/16 นิ้ว) ของท่อที่เสียบเข้าไป จากนั้นทำการเชื่อมแบบเนื้อประเด็นคือเพื่อสร้างช่องว่างการขยายตัว (เชื่อม 1 ด้าน) ระหว่างหน้าแปลนกับท่อหรือข้อต่อ
หน้าแปลนเชื่อมซ็อกเก็ตถูกสร้างขึ้นอย่างไร
ขั้นแรกให้ใช้หน้าแปลนเชื่อมซ็อกเก็ตสำหรับฮีตเตอร์สเตนเลสสตีล เนื่องจากการหลีกเลี่ยงข้อบกพร่องในการแตกร้าวที่เกิดจากความเครียดจากความร้อนในกระบวนการทำความร้อน และหลังจากการพัฒนาหลายปีก็กลายเป็นการใช้งานมาตรฐานสำหรับวัสดุทุกประเภท
ประเภทหน้าหน้าแปลนเชื่อมซ็อกเก็ต
หน้าแปลนเชื่อมซ็อกเก็ตรวมถึงประเภท RF และประเภท RTJ ซึ่งเหมือนกับหน้าแปลนเชื่อมประเภทอื่น (สลิปออน คอเชื่อม หรือหน้าแปลนตาบอด)
ประเภท RF
หน้าแปลนเชื่อมซ็อกเก็ต RF มีส่วนเล็ก ๆ ล้อมรอบรูหน้าแปลนที่ยื่นออกมาจากใบหน้าที่นั่งประเก็นจะถูกวางไว้ในพื้นที่ยกนี้
ข้อดี
| วัสดุ | เหล็กกล้าคาร์บอน: ASTM A105ASTM A350 LF1.LF2, CL1/CL2, A234, S235JRG2, P245GH P250GH, P280GHM 16MN, 20MN, 20# และอื่นๆ สแตนเลส: ASTM A182, F304/304L, F316/316L และอื่นๆ โลหะผสมเหล็ก: A182 F11, A182F22, A182F12, A182 F5, A182F91, A182 F9 และอื่นๆ |
|
| วัสดุ | ASTM | เหล็กกล้าคาร์บอน: (ASTM A234WPB,,A234WPC,A420WPL6. สแตนเลส: (ASTM A403 WP304,304L,316,316L,904l,321. 1Cr18Ni9Ti, 00Cr19Ni10, โลหะผสมเหล็ก: A234WP12,A234WP11,A234WP22,A234WP5, A420WPL6,A420WPL3 |
| DIN | เหล็กกล้าคาร์บอน: St37.0, St35.8, St45.8 สแตนเลส: 1.4301,1.4306,1.4401,1.4571 โลหะผสมเหล็ก: 1.7335,1.7380,1.0488(1.0566) |
|
| JIS | เหล็กกล้าคาร์บอน: PG370,PT410 สแตนเลส: SUS304,SUS304L,SUS316,SUS316L,SUS321 โลหะผสมเหล็ก: PA22,PA23,PA24,PA25,PL380 |
|
| GB | 10#,20#,20G,23g,20R,Q235,16Mn,16MnR,1Cr5Mo,12CrMo,12CrMoG,12Cr1Mo | |
| ประเภท | สลิปบนหน้าแปลนจาน / หน้าแปลนจาน, สลิปบนหน้าแปลนฮับ / Bossed หน้าแปลนคอเชื่อม / หน้าแปลน WN / หน้าแปลนหลวม / หน้าแปลน Lapped / หน้าแปลนสำรอง หน้าแปลนตาบอด/หน้าแปลนเปล่า, หน้าแปลนร่วมตัก/หน้าแปลน LJ หน้าแปลนเชื่อมซ็อกเก็ต / หน้าแปลน SW หน้าแปลนเกลียว / หน้าแปลนเกลียว หน้าแปลนสำรอง/หน้าแปลนสำรอง RTJ/o-Ring หน้าแปลนแบบกำหนดเอง/หน้าแปลนพิเศษ ร้อน/เย็น/Electro Gavanized Flange |
|
