การเชื่อมต่อแบบ Tee หรือ Tee ในวิศวกรรมระบบท่อเป็นข้อต่อท่อที่สำคัญมากและมักใช้เพื่อรวมหรือแบ่งการไหลมีทีออฟให้เลือก 2 แบบ คือ ทีเท่ากับและทีรีดิวซ์อย่างไรก็ตาม ในท่อแบบ Pigged Tee ชนิดพิเศษที่ใช้กันอย่างแพร่หลายเรียกว่า Barred Tee หรือ Pigged Tee

Tee vs Barred Tee

• ทีคือประเภทของอุปกรณ์ที่ช่วยให้ของเหลวไหลบนท่อหลักและกิ่งออกกิ่งก้านสามารถออกแบบให้มีขนาดเท่ากันกับท่อหลัก (เรียกว่า ตี๋เท่ากัน) หรือขนาดที่เล็กกว่าท่อหลัก (เรียกว่า ตี๋ลด) เท่ากัน

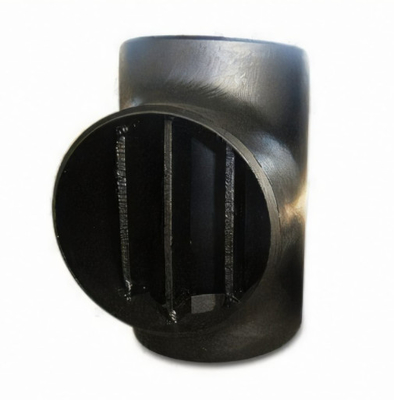

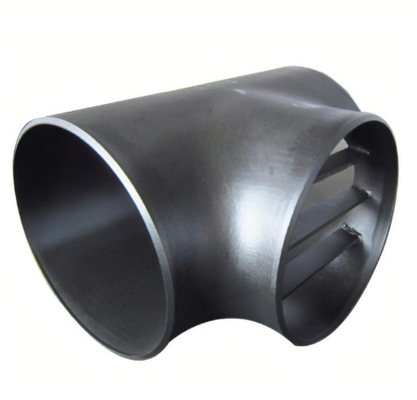

• Barred Tee เป็นแท่นชนิดพิเศษที่มีฐานจากแท่นปกติ (สามารถเท่ากับแท่นทีหรือแท่นลดขนาด) ซึ่งในระยะต่อมาจะเพิ่มแผ่นเหล็กเข้าไปในช่องสาขา (จากด้านในดูเหมือนกรงเหล็ก) ถึง ห้ามมิให้หมูไหลจากท่อส่วนหัวเข้าไปในท่อสาขา

รหัสการออกแบบและมาตรฐานสำหรับทีออฟและทีมีหนาม

1. ขนาดมาตรฐานสากลของแท่นทีจะอยู่ภายใต้ ASME B16.9 หรือ MSS-SP 75 (สำหรับ DN16 ขึ้นไป)หากต้องการทราบข้อมูลเพิ่มเติมเกี่ยวกับ Tee Connections
2. ไม่มีขนาดมาตรฐานสากลสำหรับทีมีหนามเป็นแบบสั่งทำพิเศษโดยใช้แท่นที ASME B16.9/ MSS-SP 75 เป็นฐานอย่างไรก็ตาม หลายคนพัฒนาเสื้อยืดแบบมีหนามโดยอิงตามมาตรฐาน Shell DEP 31.40.10.13-Gen หรือ ISO 15590-2
3. การออกแบบนี้สามารถเป็นแนวทางในการประเมินการออกแบบของผู้ขายได้

ข้อควรพิจารณาในการออกแบบสำหรับ Tee Barred

• แท่นทีแบบมีหนามจะใช้เมื่อมีความจำเป็นในการพิกดังนั้น การใช้งานจำนวนมากจึงสามารถพบได้ในท่อหรือในเขตใต้ทะเล
• แผ่นเหล็กที่เชื่อมภายในที่กิ่งไม้นั้น เพื่อไม่ให้หมูเปลี่ยนทิศทางหรือไปติดอยู่ที่สาขา
• การออกแบบแผ่นเหล็กแท่งต้องมีปริมาณ ความหนา และระยะห่างที่เพียงพอ เพื่อให้แน่ใจว่าหมูจะไหลผ่านท่อหลักได้อย่างราบรื่น และในขณะเดียวกันก็ไม่ส่งผลต่อการไหลที่ควรจะไหลผ่านกิ่งไม้แนวปฏิบัติปกติคือตรวจสอบให้แน่ใจว่าการเปิดในไปป์ไลน์สาขาหลังจากแท่งนำทางไม่เกิน 40% ของพื้นที่ไปป์ไลน์หลัก
• ขนาดของแท่งเหล็กในการต่อกิ่งต้องเล็กพอที่จะไม่จำกัดการไหล แต่ใหญ่พอที่จะรองรับแรงดันของกระแสน้ำได้
• เพื่อให้ได้ความเรียบ เพลทแบบแท่งจะต้องทำการเจียรให้เหมาะกับความโค้งของกิ่งต้องลบขอบคม สะเก็ด และเสี้ยนออกกระบวนการพิกที่ราบรื่นนี้เป็นสิ่งสำคัญในการปกป้องเซ็นเซอร์ของสุกรจากความเสียหาย
• อ้างถึง Shell DEP 31.40.10.13-Gen รูปที่ 4 ด้านบน;ปริมาณของแท่งเพลทเริ่มต้นด้วยสอง (2) ชิ้นและเพิ่มขึ้นเมื่อ ID ของสาขาเพิ่มขึ้น
• เพลทบาร์จะเว้นระยะห่างเท่าๆ กัน
• สำหรับทีออฟที่ใหญ่กว่า (ขนาด 14 นิ้วขึ้นไป) จะมีแผ่นสะพานตรงกลางเพื่อรองรับเหล็กเส้นเมื่อโดนหมู
• วัสดุของเพลทแท่งมักใช้เหมือนกับวัสดุทีสำหรับการเชื่อม
• แนวปฏิบัติมาตรฐานคือการหลีกเลี่ยงการเชื่อมแถบไกด์กับบริเวณคออัดรีดที่มีความเครียดสูงโดยตรงปลายแท่งต้องกลึงให้พอดีกับกิ่ง
• ห้ามซ่อมแซมรอยเชื่อมบนโลหะแม่

ความแตกต่างระหว่าง Tee และ Barred Tee

จากการสนทนาข้างต้น เราสามารถสรุปความแตกต่างดังต่อไปนี้:
