รายละเอียดสินค้า:
|
| ประเภทสินค้า: | ศอกรัศมียาว | ชื่อผลิตภัณฑ์: | ข้องอสแตนเลส |
|---|---|---|---|
| เกรดวัสดุ: | UNS32750 | ความหนาของผนัง: | sch40 |
| เส้นผ่านศูนย์กลางภายนอก: | 5” | มาตรฐาน: | ASME B16.9 |
| แสงสูง: | ข้อศอกรัศมียาว Super Duplex,ข้อศอกรัศมียาว 5 นิ้ว,ข้อศอกสแตนเลส UNS32750 |
||

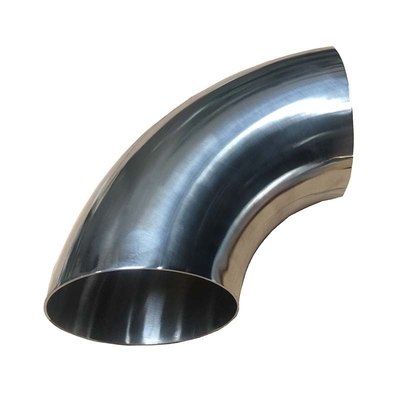

5inch Duplex Stainless Steel 90D Long Radius Elbow UNS S2205 SCH40 ASME B16.9
ข้อมูลจำเพาะ
สินค้า : ข้อต่อท่อ
ประเภท: ข้อศอก , ที , ตัวลด , ปลายต้นขั้ว
วัสดุ: สแตนเลสแบบดูเพล็กซ์
ชื่อสินค้า:เชื่อมชนสแตนเลส
รายละเอียดสินค้า:
1) ประเภท: ข้องอ 900, LR/SR, ข้องอ, ที, ตัวลด, ปลายต้นขั้ว
2) ประเภท: ข้อศอก, ที, ตัวลด, ปลายต้นขั้ว
3) ความหนาของผนัง: กำหนดการ 5 ถึง XXS
4) วัสดุ: สแตนเลสซุปเปอร์ดูเพล็กซ์ UNS32750, UNS S32760
5) มาตรฐาน: ANSI, DIN, JIS, ASME, ASTM, MSS และ EN
6) ขนาด: 1/2" ~ 48" (DN15mm ~ 1, 200mm)
ข้อกำหนดมาตรฐานสำหรับข้อต่อท่อเหล็กกล้าไร้สนิม Wrought Ferritic, Ferritic/Austenitic และ Martensitic
| รูปร่าง | สพม |
| คัน แท่ง และรูปร่าง | เอ 276, เอ 484 |
| แผ่น แผ่น และแถบ | เอ 240, เอ 480 |
| ท่อไร้รอยต่อและเชื่อม | เอ 790, เอ 999 |
| ท่อไร้รอยต่อและเชื่อม | เอ 789, เอ 1016 |
| ฟิตติ้ง | เอ 815, เอ 960 |
| หน้าแปลนท่อหลอมหรือรีดและข้อต่อหลอม | ก 182, ก 961 |
| Billet และบาร์สำหรับการตี | เอ 314, เอ 484 |
องค์ประกอบทางเคมี
| % | เฟ | Cr | พรรณี | โม | ค | ล้าน | ศรี | พี | ส | ลูกบาศ์ก | เอ็น |
| นาที | สมดุล | 24.0 | 6.0 | 3.0 | 0.24 | ||||||
| สูงสุด | 26.0 | 8.0 | 5.0 | 0.030 | 1.20 น | 0.80 | 0.035 | 0.020 | 0.50 | 0.32 |
คุณสมบัติทางกายภาพ
|
ความหนาแน่น |
7.75 ก./ตร.ซม |
|
ช่วงการหลอมเหลว |
1396-1450 ℃ |
ข้อศอกเชื่อมชนเป็นเหล็กขึ้นรูปร้อนหรือข้อศอกหลอมและรูปแบบการเชื่อมต่อโดยตรง
เชื่อมข้องอกับท่อเหล็ก
มาตรฐานการผลิตหลักสำหรับข้อศอกเชื่อมชนโดยทั่วไปคือ GB/T13401-2005, GB/T12459-2005,
ASME B16.9, SH3409, HG/T21635, HG/T21631, SY/T0510, GB/T10752-1995
(1) ข้อศอกเชื่อมก้นแบ่งออกเป็นข้อศอกเชื่อมก้นรัศมียาวและข้อศอกเชื่อมก้นรัศมีสั้น
ตามถึงรัศมีความโค้งของมันรัศมีความโค้งของข้อศอกเชื่อมชนรัศมียาวเท่ากัน
ถึง 1.5 เท่าของเส้นผ่านศูนย์กลางภายนอกของท่อ นั่นคือ R = 1.5Dรัศมีความโค้งของรัศมีสั้น
ข้อศอกเชื่อมก้นคือเท่ากับเส้นผ่านศูนย์กลางภายนอกของท่อ นั่นคือ R=1Dโดยที่ D คือเส้นผ่านศูนย์กลางของ
ข้อศอกเชื่อมชนและ R คือรัศมีความโค้งหากไม่มีคำแนะนำพิเศษ ข้องอ 1.5D คือ
เลือกโดยทั่วไป
(2) ถ้าแบ่งตามระดับแรงดัน มีประมาณ 17 ชนิด ซึ่งเหมือนกับ
มาตรฐานท่อของอเมริกา ได้แก่ Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40,
Sch60, Sch80s, XS;Sch80, Sch100, Sch120, Sch140, Sch160, XXS ซึ่งส่วนใหญ่มักจะ
ที่ใช้คือ STD และ XS
(3) ตามมุมของข้อศอกมีข้อศอกเชื่อม 45 องศา, เชื่อมก้น 90 องศา
ข้อศอกและข้อศอกเชื่อมชน 180 องศาและข้อศอกมุมอื่น ๆ
(4) วัสดุ ได้แก่ เหล็กกล้าคาร์บอน เหล็กกล้าผสม และเหล็กกล้าไร้สนิม
