รายละเอียดสินค้า:
|
| ชื่อสินค้า: | หน้าแปลนจอบ | ความอดทน: | ±1% |
|---|---|---|---|
| วัสดุ: | เหล็กอัลลอยด์ | ความหนา: | Sch40s |
| พื้นผิว: | ลูกค้า | หมายเลขรุ่น: | Hastelloy C276 |
| ความดัน: | 150#, 300#, 600#, 900#, 1500#, 2500# | เงื่อนไขการชำระเงิน: | T / T หรืออื่น ๆ |
| สี: | หรือตามความต้องการ | ด้าย: | BSPP BSPT NPT METRIC |
| รหัสหัว: | กลม | ช่วงขนาด: | 1/2 นิ้วถึง 48 นิ้ว |
| รูปร่าง: | หน้าแปลนหลวม | คุณสมบัติทางกล: | แรงดึงสูงมีความเหนียวดี |
| corrosionความทนทาน: | สูง | เกรดวัสดุ: | โลหะผสม 825 |
| เน้น: | ASME B16.5 แฟลนจ์ขีด,เครื่องปรับระดับ DN80 Class150,ฟลานจ์เหล็กเหล็กสแตนเลียจ์ที่ไม่มีการรั่ว |
||

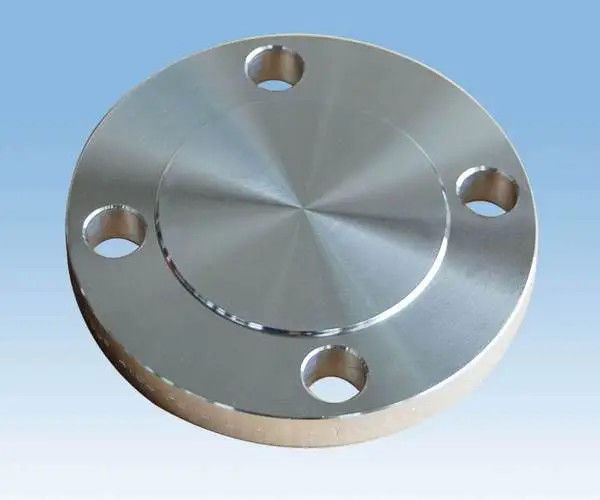

หน้าแปลนสเปดแบบ Zero Leakage ASMEB16.5 DN80 Class150
A หน้าแปลนสเปด เป็นอุปกรณ์ควบคุมการไหลและการแยกชนิดหนึ่งที่ใช้ในระบบท่อ โดยทั่วไปใช้ร่วมกับ หน้าแปลน Spacer หรือ Ring การตั้งค่านี้ทำหน้าที่เป็นชุดประกอบเดียวเพื่อปิดกั้นหรืออนุญาตให้มีการไหล
สเปด: นี่คือแผ่นโลหะแข็งแบนที่มีด้ามจับคล้ายพลั่ว ซึ่งใส่ระหว่างหน้าแปลนมาตรฐานสองอันเพื่อ ปิดกั้นท่ออย่างสมบูรณ์ และหยุดการไหล
Spacer (หรือ Ring): นี่คือวงแหวนโลหะที่เข้าชุดกันซึ่งมีเส้นผ่านศูนย์กลางภายนอกและรูสลักเกลียวเท่ากันกับสเปด แต่มีรูตรงกลางที่ตรงกับเส้นผ่านศูนย์กลางภายในของท่อ ใส่ในตำแหน่งเดียวกันเพื่อ อนุญาตให้ไหลผ่าน ตามปกติ
สเปดและ Spacer ใช้สลับกันเพื่อเปลี่ยนส่วนของท่อระหว่างสถานะการทำงานและสถานะแยก ระบบนี้มีคุณค่าอย่างยิ่งในการให้ ซีลกันรั่ว เมื่อจำเป็นต้องมีการแยก และเป็นส่วนประกอบด้านความปลอดภัยที่สำคัญในหลายอุตสาหกรรม
การออกแบบและการผลิตหน้าแปลนสเปดเป็นไปตามมาตรฐานสากลและข้อกำหนดด้านวัสดุต่างๆ พารามิเตอร์หลัก ได้แก่:
| พารามิเตอร์ | รายละเอียดและตัวอย่าง |
|---|---|
| พิกัดแรงดัน (Class) | พิกัดทั่วไป ได้แก่ Class 150, Class 300, และ Class 600. |
| ช่วงขนาด | มีให้เลือกหลายขนาด โดยมีขนาดทั่วไป เช่น 18 นิ้ว และเส้นผ่านศูนย์กลางท่อมาตรฐานอื่นๆ เช่น DN80. |
| วัสดุ | โดยทั่วไปทำจาก เหล็กกล้าคาร์บอน (เช่น ASTM A350 LF2), สแตนเลส (เช่น SS304, SS316) และโลหะผสมอื่นๆ เพื่อให้ตรงกับความต้องการของท่อ |
| มาตรฐาน | เป็นไปตามมาตรฐานต่างๆ เช่น ASTM และ BS (British Standard) ซึ่งกำหนดขนาดและพิกัดแรงดัน-อุณหภูมิ |
หน้าแปลนสเปดมีความสำคัญอย่างยิ่งต่อการบำรุงรักษา ความปลอดภัย และการควบคุมการไหลในหลายอุตสาหกรรมที่จำเป็นต้องมีการแยกส่วนของท่อ
การแยกเชิงบวกเพื่อความปลอดภัยและการบำรุงรักษา: การใช้งานหลักคือการจัดหา สิ่งกีดขวางที่ปลอดภัย มองเห็นได้ และเชื่อถือได้ ภายในท่อ สิ่งนี้ช่วยให้สามารถตรวจสอบ ซ่อมแซม หรือดัดแปลงอุปกรณ์ปลายน้ำได้อย่างปลอดภัย เช่น วาล์ว ปั๊ม และภาชนะ โดยไม่จำเป็นต้องระบายระบบทั้งหมด สเปดแข็งช่วยให้มั่นใจได้ถึง การรั่วไหลเป็นศูนย์ ทั่วส่วนที่แยก ซึ่งมีความสำคัญต่อความปลอดภัยในระหว่างการบำรุงรักษา
การควบคุมการไหลและการกำหนดค่าระบบ: ระบบสเปดและ Spacer ช่วยให้ผู้ปฏิบัติงานสามารถเปลี่ยนสถานะของท่อได้อย่างง่ายดาย โดยการใส่แหวน Spacer ท่อจะเปิดสำหรับการทำงานตามปกติ เมื่อต้องการการแยก จะมีการสลับ Spacer ออกสำหรับสเปดแข็ง สิ่งนี้จำเป็นสำหรับการเปลี่ยนเส้นทางการไหล การมอบหมายงานส่วนใหม่ หรือการรื้อถอนอุปกรณ์
การใช้งานในอุตสาหกรรมอย่างกว้างขวาง: ส่วนประกอบเหล่านี้มีความหลากหลายและพบได้ในการใช้งานที่ต้องการใน:
ปิโตรเคมีและการกลั่นน้ำมัน: สำหรับการแยกส่วนของสายการผลิตในระหว่างการหยุดทำงานหรือการปิดฉุกเฉิน
การผลิตไฟฟ้า: เพื่อแยกส่วนในน้ำป้อนหม้อไอน้ำ ไอน้ำ และระบบที่สำคัญอื่นๆ
อุตสาหกรรมทั่วไปและการก่อสร้าง: ใช้ในระบบกลไกต่างๆ สำหรับท่อที่ต้องการการแยกที่เชื่อถือได้
