หน้าแปลนข้อต่อแบบ Alloy Lap Joint พร้อม Stub Ends: การจัดตำแหน่งที่ยืดหยุ่นและคุ้มค่าสำหรับระบบ Alloy พิเศษ

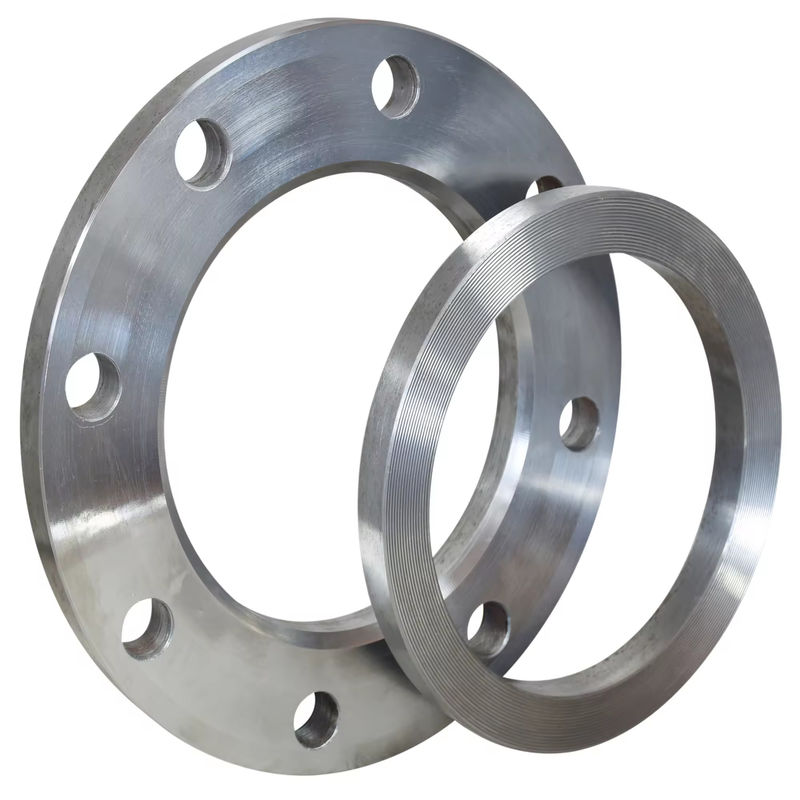

ระบบหน้าแปลน Alloy Steel Lap Joint ประกอบด้วยสองส่วน: stub end (ทำจาก alloy ที่เข้ากันหรือเหนือกว่า) และ backing flange (ซึ่งสามารถทำจากเหล็กกล้าคาร์บอนที่ราคาถูกกว่า) หน้าแปลนหมุนได้อย่างอิสระรอบ stub end ทำให้สามารถจัดตำแหน่งรูโบลต์ได้อย่างสมบูรณ์แบบและทำให้การติดตั้งง่ายขึ้น โดยเฉพาะอย่างยิ่งในระบบที่มีพื้นที่จำกัดหรือต้องถอดประกอบบ่อยครั้ง การออกแบบนี้ประหยัดมากสำหรับ alloys ที่ทนทานต่อการกัดกร่อนที่มีราคาแพง

รายละเอียดสินค้า:
หน้าแปลนด้านหลังเป็นวงแหวนแบนที่มีหน้ายกและฮับต่ำพร้อมรูเจาะแบบกลมเพื่อรองรับ stub end ไม่ได้เชื่อมติดกับท่อ stub end ซึ่งมี lap เพื่อให้ตรงกับหน้าแปลน จะถูกเชื่อมชนกับท่อ ส่วนประกอบทั้งสองประกอบเข้าด้วยกันก่อนที่จะขันโบลต์เข้ากับหน้าแปลนประกบ

พารามิเตอร์หลัก:
stub end และหน้าแปลนเป็นไปตามมาตรฐาน ASME B16.9 และ B16.5 ตามลำดับสำหรับขนาด มีให้เลือกในทุกระดับแรงดัน (Class 150 ถึง Class 1500) และขนาด วัสดุ stub end โดยทั่วไปคือ alloy เกรดสูง (เช่น ASTM A403 WP316) ในขณะที่ backing flange สามารถเป็นเหล็กกล้าคาร์บอน (ASTM A105)

การใช้งาน:
เหมาะสำหรับระบบท่อ alloy ราคาแพง (เช่น สแตนเลส, ดูเพล็กซ์, โลหะผสมนิกเกิล) หรือระบบท่อบุ เพราะมีเพียง stub end เท่านั้นที่ต้องใช้วัสดุพิเศษ เหมาะอย่างยิ่งสำหรับระบบที่ต้องถอดประกอบบ่อยครั้งเพื่อทำความสะอาดหรือตรวจสอบ เช่น อุตสาหกรรมแปรรูปอาหาร, เภสัชกรรม และเยื่อกระดาษ นอกจากนี้ยังใช้ในพื้นที่แคบที่การหมุนชุดประกอบท่อทั้งหมดทำได้ยาก

ข้อดี:
ประหยัดค่าใช้จ่ายได้อย่างมากโดยใช้ backing flange เหล็กกล้าคาร์บอนพร้อม stub end alloy ขจัดปัญหาเกี่ยวกับการจัดตำแหน่งรูโบลต์ระหว่างการประกอบขั้นสุดท้าย เนื่องจากหน้าแปลนสามารถหมุนได้อย่างอิสระ ลดแรงเสียดทานและการสึกหรอที่หน้าแปลนระหว่างการขันโบลต์ ทำให้การบำรุงรักษาและการตรวจสอบง่ายขึ้น

ฟังก์ชันการทำงาน:ให้การเชื่อมต่อแบบหน้าแปลนที่พื้นผิวการซีลถูกสร้างขึ้นโดย stub end แบบ lap ในขณะที่ backing flange ให้ความแข็งแรงของโครงสร้างสำหรับการขันโบลต์ สิ่งนี้ช่วยให้ระบบท่อสามารถจัดตำแหน่งและถอดประกอบได้อย่างง่ายดายโดยไม่รบกวนรอยเชื่อมระหว่าง stub end และท่อ
การชำระเงินและการออกใบแจ้งหนี้

ลูกค้าครั้งแรก: ชำระล่วงหน้า 50%, ยอดคงเหลือ 50% ก่อนจัดส่ง

1. ลูกค้าเชิงกลยุทธ์: ชำระล่วงหน้า 30%, ชำระ 70% เมื่อเทียบกับสำเนา Bill of Lading
2. ข้อตกลงระยะยาว: มีเงื่อนไขเครดิต 60 วัน (ขึ้นอยู่กับการอนุมัติเครดิต)
3. การออกใบแจ้งหนี้: มีใบแจ้งหนี้พิเศษ VAT 13%; ใบรับรองแหล่งกำเนิดสินค้า FORM A สำหรับการส่งออก
4. ระบบการระบุ: การทำเครื่องหมายด้วยเลเซอร์ประกอบด้วยรหัสวัสดุ, ระดับแรงดัน และลูกศรทิศทางการไหล
5. แหล่งกำเนิดสินค้า

1. คุณเป็นบริษัทการค้าหรือผู้ผลิต ?

เราเป็นผู้ผลิต คุณสามารถดูการรับรอง Alibaba ได้
2. ระยะเวลาในการจัดส่งของคุณนานเท่าไร?
โดยทั่วไปคือ 5-10 วันหากสินค้าอยู่ในสต็อก หรือ 15-20 วันหากสินค้าไม่อยู่ในสต็อก ขึ้นอยู่กับปริมาณ
3. คุณให้ตัวอย่างหรือไม่? ฟรีหรือเพิ่มเติม ?
ใช่ เราสามารถเสนอตัวอย่างให้ฟรี แต่ต้องจ่ายค่าขนส่ง
4. เงื่อนไขการชำระเงินของคุณคืออะไร ?
การชำระเงิน
<=1000USD, ชำระล่วงหน้า 100% การชำระเงิน>=1000USD, ชำระล่วงหน้า 50% T/T, ยอดคงเหลือก่อนจัดส่ง
